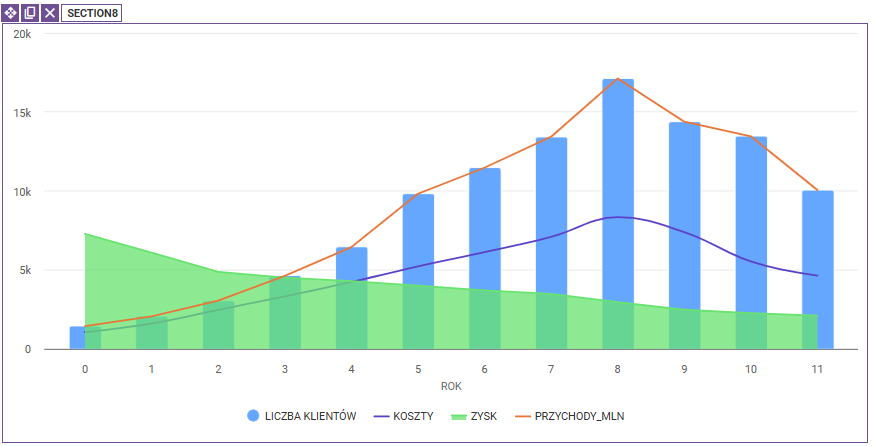

Wykres mieszany to rodzaj wizualizacji danych, który łączy różne typy wykresów na jednej osi, np. kolumnowy, liniowy i warstwowy. Widżet ten został wprowadzony w wersji 2.3.
Właściwości
Serie - wykres mieszany może zawierać kilka serii
Typ - jest to rodzaj wykresu jaki będzie użyty do przedstawienia danej serii, np. liniowy, krzywa składana, warstwowy, krzywa składana warstwowa, kolumnowy. W każdej serii można wybrać inny typ.
Nazwa - to nazwa serii, która będzie wyświetlana w legendzie oraz w etykiecie, gdy najedziesz na punkt na wykresie.
Dane - jeśli dane pochodzą z zewnętrznej tabeli lub listy, należy zastosować formułę wyszukiwania (lookup), aby pobrać odpowiednie rekordy. W przypadku, gdy dane są wpisane bezpośrednio w pole lub podane jako adres komórki, można pozostawić to pole puste.
X - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości. Jeśli wartości X nie zostaną określone, punkty na osi X będą przypisane do kolejnych liczb naturalnych lub kategorii.
Y - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości.
Znacznik - określa kształt punktów na wykresie.
Etykiety danych - etykiety, które pomagają użytkownikowi odczytać wartości na wykresie:
- Tooltip - po najechaniu na punkt na osi wyświetli się jego wartość
- Stałe wartości - wartości są wyświetlane bezpośrednio na wykresie
- Brak - etykiety nie będą wyświetlane
Druga oś Y - pozwala przypisać punkty z tej serii do drugiej osi Y wyświetlonej z prawej strony wykresu.

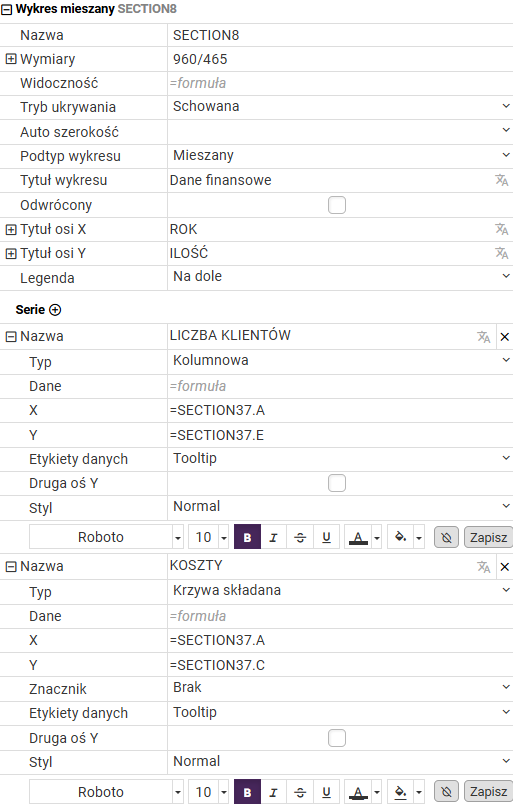

Właściwości wykresu
Przykład 1
Wykres przedstawia dane finansowe firmy, które pobierane są bezpośrednio z sekcji tabela. W tym przypadku pole Dane pozostaje puste, ponieważ wartości nie są pobierane przez formułę lookup tylko z sekcji - tabela.
Oś X przedstawia kolejne lata, zapisane jako tekst (np. „2023”, „2024” itd.). Ponieważ wartości są tekstowe, należy ustawić typ osi X na kategorie. Domyślnie wartości na osi X są sortowane w kolejności ich pobierania z tabeli, więc warto określić właściwą kolejność lat ręcznie, aby uniknąć błędnego układu.
Oś Y pokazuje wartości finansowe.
Serie danych i ich typy wykresów:
- Liczba klientów – wyświetlana jako wykres kolumnowy, wskazuje, ilu klientów obsłużyła firma w danym okresie.
- Koszty – przedstawione za pomocą krzywej składanej, prezentuje poniesione wydatki.
- Zysk – wyświetlana jako wykres warstwowy, przedstawia różnicę między przychodami a kosztami
- Przychody – zaprezentowane w formie wykresu liniowego, wskazuje na całkowity dochód wygenerowany przez firmę.

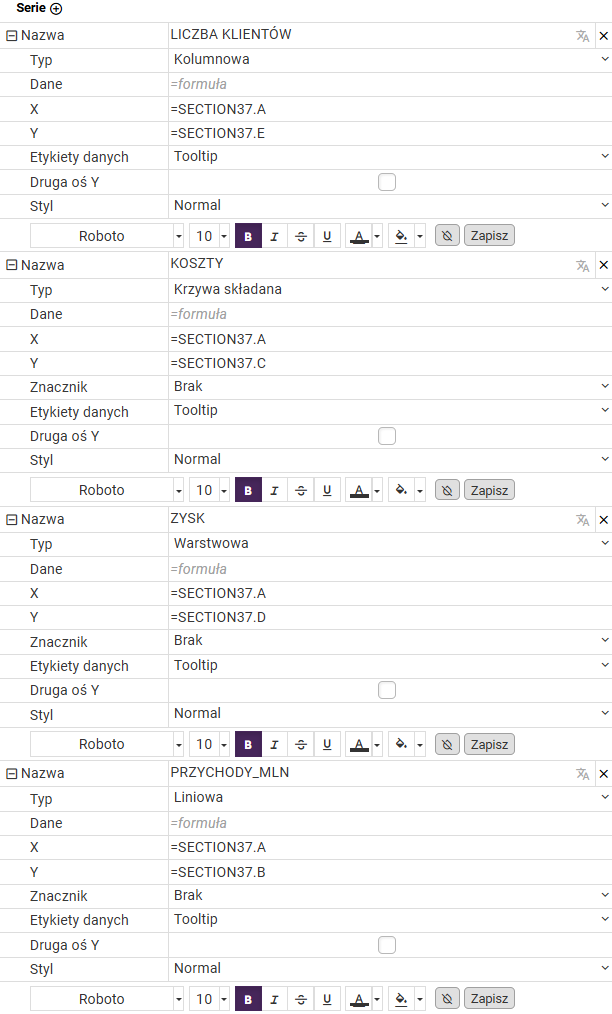

Serie

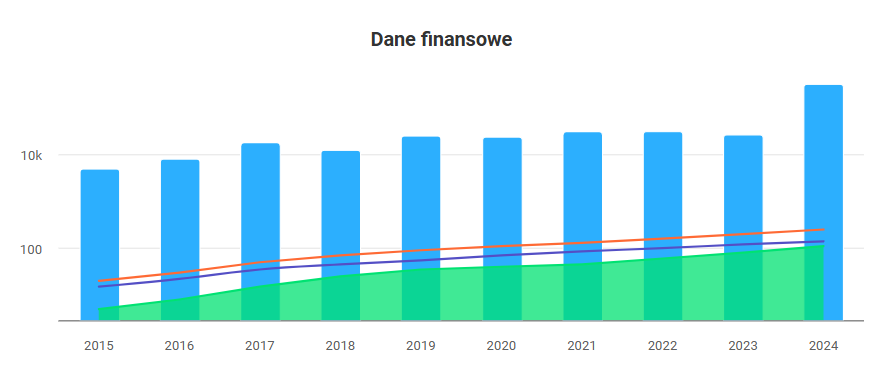

Wykres - dane finansowe
