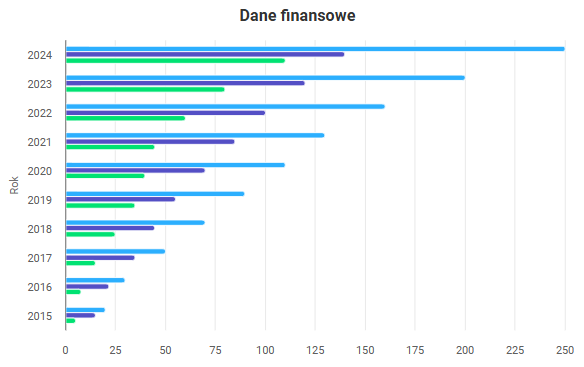

Wykres słupkowy to graficzna forma przedstawienia danych za pomocą prostokątnych słupków, których długość odpowiada wartościom liczbowym. Może być używany do porównywania różnych wartości. Widżet ten został wprowadzony w wersji 2.3.

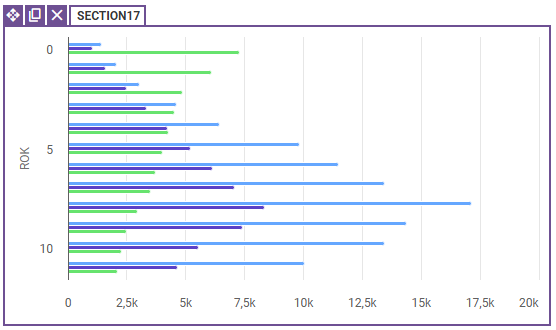

Wykres kolumnowy - designer

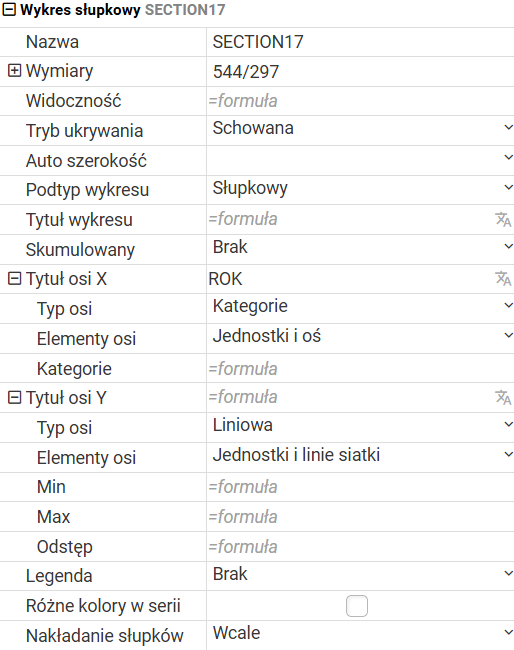

Właściwości wykresu

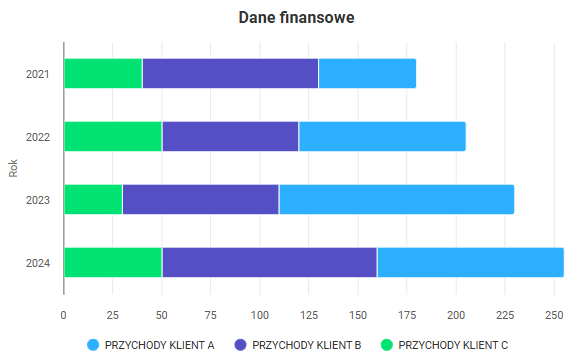

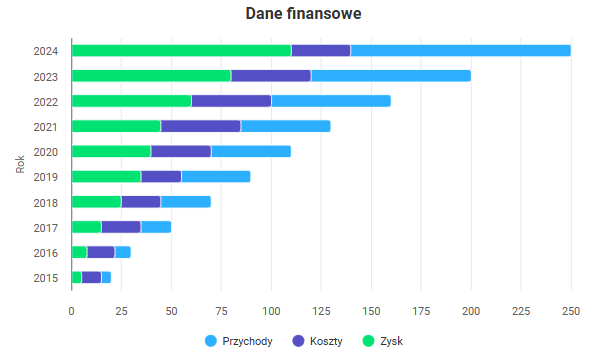

Skumulowany - na wykresie skumulowanym wartości są wyświetlane w słupku jedna nad drugą, a nie nakładają się na siebie.

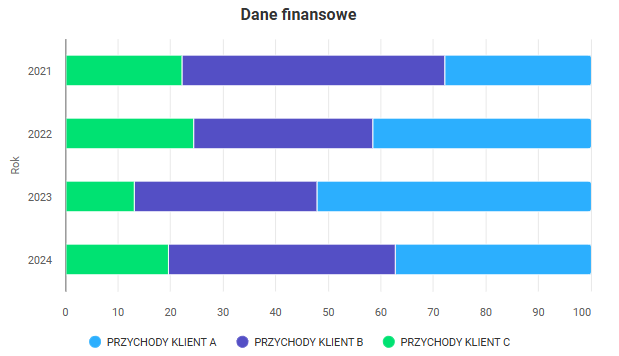

Skumulowany 100% - na wykresie przedstawione są wartości jako procentowy udział każdej z nich w całości, co pomaga zobaczyć, jak każda wartość wpływa na całą kategorię w odniesieniu do jej proporcji.

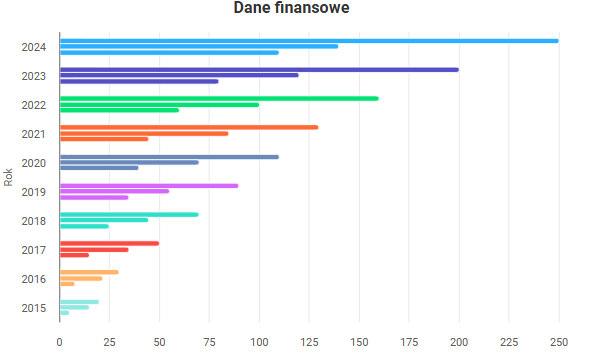

Różne kolory serii - pozwala zdefiniować inny kolor dla każdego punktu serii

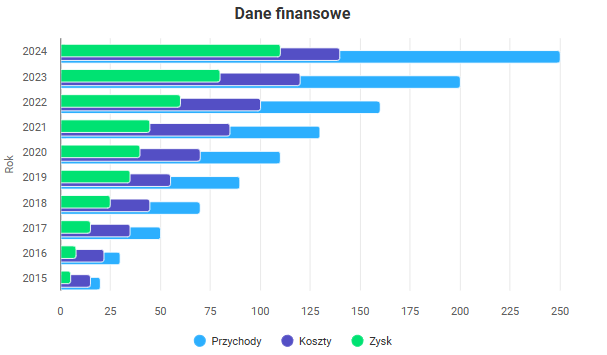

Nakładanie słupków - Określa rozmieszczenie względem siebie słupków z różnych serii, które mają zgodne wartości na osi X.
- Wcale
- Częściowo
- Całkowicie

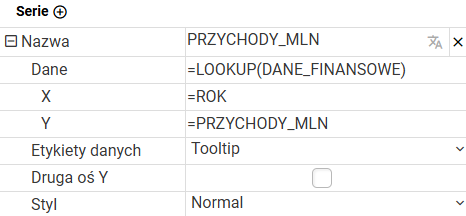

Serie
Serie - wykres słupkowy może zawierać kilka serii
Nazwa - to nazwa serii, która będzie wyświetlana w legendzie oraz w etykiecie, gdy najedziesz na słupek na wykresie.
Dane - jeśli dane pochodzą z zewnętrznej tabeli lub listy, należy zastosować formułę wyszukiwania (lookup), aby pobrać odpowiednie rekordy. W przypadku, gdy dane są wpisane bezpośrednio w pole lub podane jako adres komórki, można pozostawić to pole puste.
X - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości. Jeśli wartości X nie zostaną określone, słupki będą przypisane do kolejnych liczb naturalnych lub kategorii.
Y - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości.
Etykiety danych - etykiety, które pomagają użytkownikowi odczytać wartości na wykresie:
- Tooltip - po najechaniu na słupek wyświetli się jego wartość
- Stałe wartości - wartości są wyświetlane bezpośrednio na wykresie
- Brak - etykiety nie będą wyświetlane
Druga oś Y - pozwala przypisać wartości z tej serii do drugiej osi Y wyświetlonej z prawej strony wykresu.
Przykład 1.
Wykres przedstawia przychody za rok 2023 i 2024 pewnej firmy. Dane są pobierane za pomocą formuły lookup.
- Oś X reprezentuje rok zapisany jako tekst. Ponieważ wartości są tekstowe, należy ustawić typ osi X na kategorie. Domyślnie dane są sortowane według kolejności w tabeli, dlatego warto w kategoriach wprowadzić ich właściwą kolejność.
- Oś Y przedstawia wartości finansowe
Serie danych i ich typy wykresów:
-
- Koszty – prezentuje poniesione wydatki.
- Przychody – wskazuje na całkowity przychód wygenerowany przez firmę.
- Zysk - różnica między przychodem a kosztem

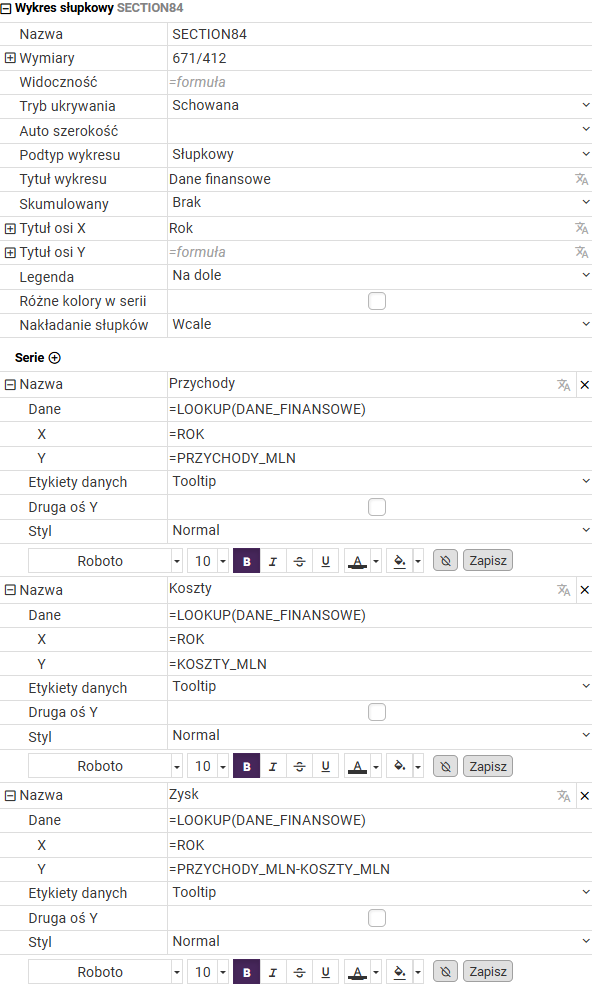

Właściwości

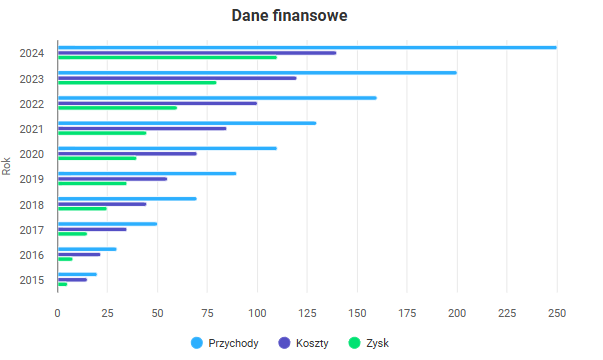

Wykres słupkowy przedstawiający dane finansowe
