Wykres punktowy służy do przedstawiania zależności między dwiema zmiennymi poprzez nanoszenie punktów na układ współrzędnych. Każdy punkt odpowiada jednej parze wartości, co umożliwia graficzne dostrzeżenie wzorców, powiązań oraz potencjalnych wartości odstających. Widżet ten został wprowadzony w wersji 2.3.

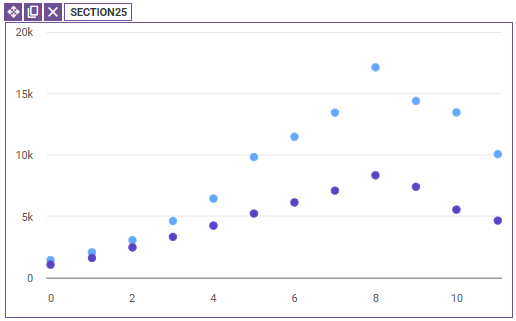

Wykres punktowy - designer
Właściwości

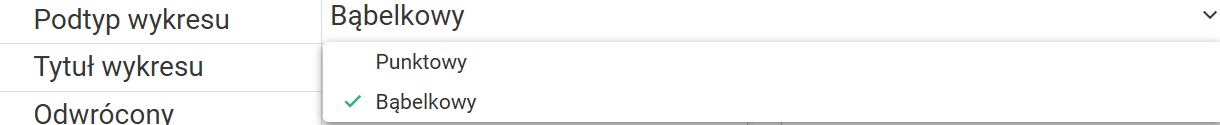

Podtyp wykresu - jest to rodzaj wykresu (punktowy, bąbelkowy)
Różne kolory w serii - pozwala zdefiniować inny kolor dla każdego punktu w serii
Serie - wykres punktowy może zawierać kilka serii
Nazwa - to nazwa serii, która będzie wyświetlana w legendzie oraz w etykiecie, gdy najedziesz na punkt na wykresie.
Dane - jeśli dane pochodzą z zewnętrznej tabeli lub listy, należy zastosować formułę wyszukiwania (lookup), aby pobrać odpowiednie rekordy. W przypadku, gdy dane są wpisane bezpośrednio w pole lub podane jako adres komórki, można pozostawić to pole puste.
X - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości. Jeśli wartości X nie zostaną określone, punkty na osi X będą przypisane do kolejnych liczb naturalnych lub kategorii.
Y - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości.
Z - w przypadku wykresu bąbelkowego parametr Z określa rozmiar bąbelka na wykresie. Jeśli w polu "Dane" został podany lookup, użyj w formule kolumn z powiązanego rekordu, żeby obliczyć wartość dla każdego punktu. Jeśli nie, podaj tablice wartości lub zakres komórek.
Znacznik - określa kształt punktów na wykresie.
Etykiety danych - etykiety, które pomagają użytkownikowi odczytać wartości na wykresie:
- Tooltip - po najechaniu na punkt na osi wyświetli się jego wartość
- Stałe wartości - wartości są wyświetlane bezpośrednio na wykresie
- Brak - etykiety nie będą wyświetlane
Druga oś Y - pozwala przypisać punkty z tej serii do drugiej osi Y wyświetlonej z prawej strony wykresu.
Przykład 1.
Wykres przedstawia porównanie przychodu za lata 2023 i 2024, przy czym dane są pobierane za pomocą funkcji lookup.
Oś X reprezentuje miesiące zapisane jako tekst. Wartości są tekstowe, dlatego należy zmienić typ osi X na kategorie. Domyślnie dane są sortowane według kolejności w tabeli, dlatego warto ustawić ich właściwą kolejność w kategoriach.
Oś Y przedstawia przychody
Pierwsza seria danych odnosi się do roku 2023, a druga do roku 2024.

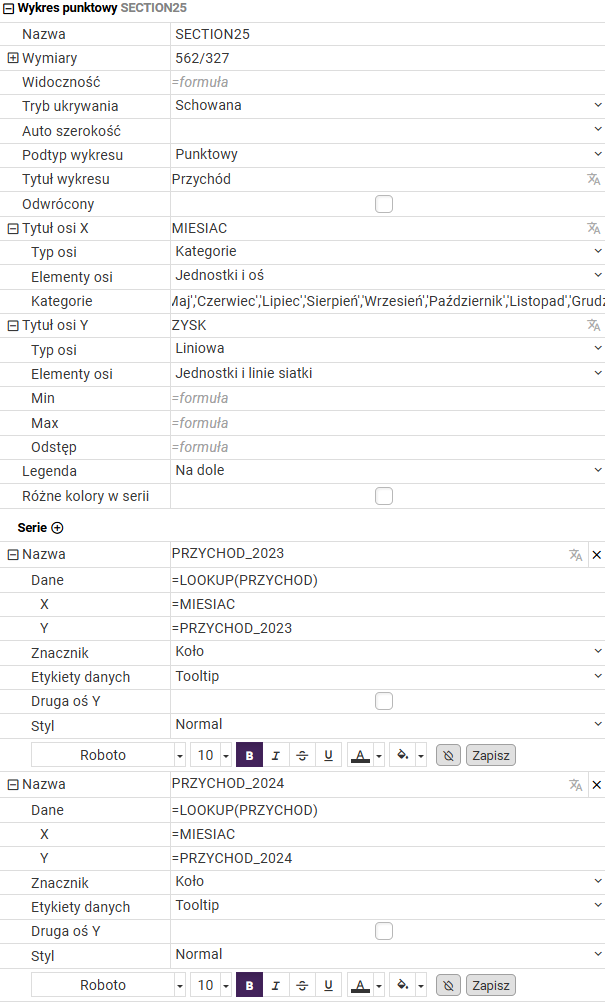

Właściwości wykresu

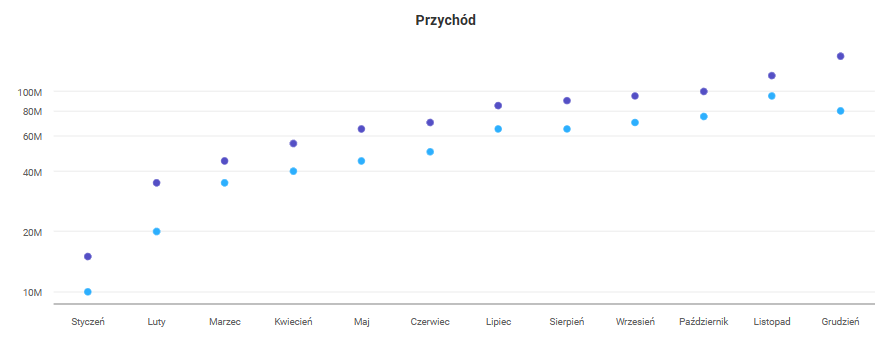

Wykres punktowy
Przykład 2.
Wykres przedstawia zależności między sprzedażą, zyskiem i liczbą sprzedanych jednostek różnych produktów. Po wybraniu podtypu wykresu bąbelkowego, do danych dodawany jest dodatkowy parametr Z, który odpowiada za rozmiar bąbelka na wykresie.
- Oś X reprezentuje przychody ze sprzedaży danego produktu. Ponieważ nazwy produktów to teksty, należy ustawić typ osi X na kategorie. Dane są domyślnie sortowane według kolejności w tabeli, dlatego warto ustawić ich właściwą kolejność w kategoriach.
- Oś Y przedstawia zysk z danego produktu, wyrażony w tysiącach dolarów.
- Oś Z (rozmiar bąbelka), przedstawia ile jednostek produktu zostało sprzedanych
Dzięki wykresowi bąbelkowemu możliwe jest jednoczesne zobrazowanie zależności między trzema zmiennymi, gdzie każdemu punktowi przypisywane są dwie współrzędne (X, Y) oraz dodatkowa cecha wyrażona przez rozmiar bąbelka (Z).

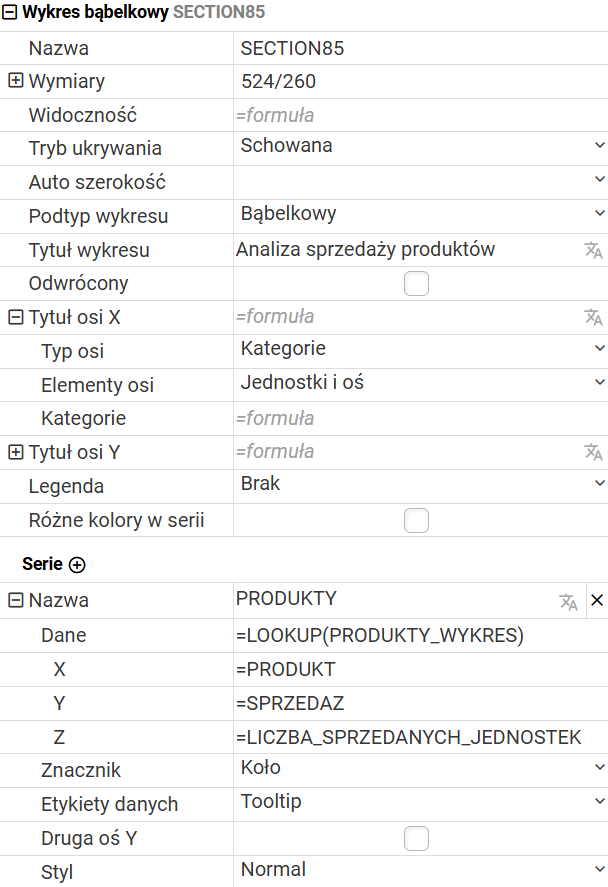

Właściwości

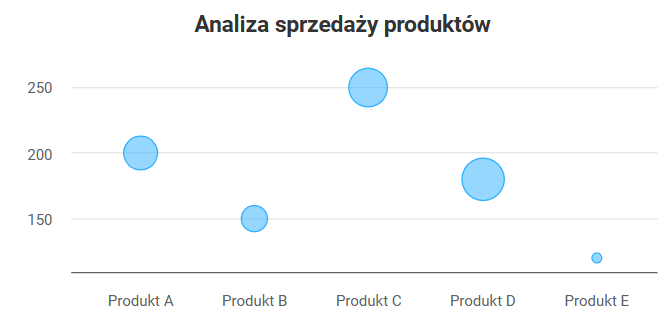

Wykres bąbelkowy
