Wykres to graficzna reprezentacja danych, która ułatwia ich zrozumienie i analizowanie. Widżet wykresu pozwala na prezentowanie danych z bazy danych lub arkusza kalkulacyjnego w postaci graficznej.
Ogólne właściwości wykresów

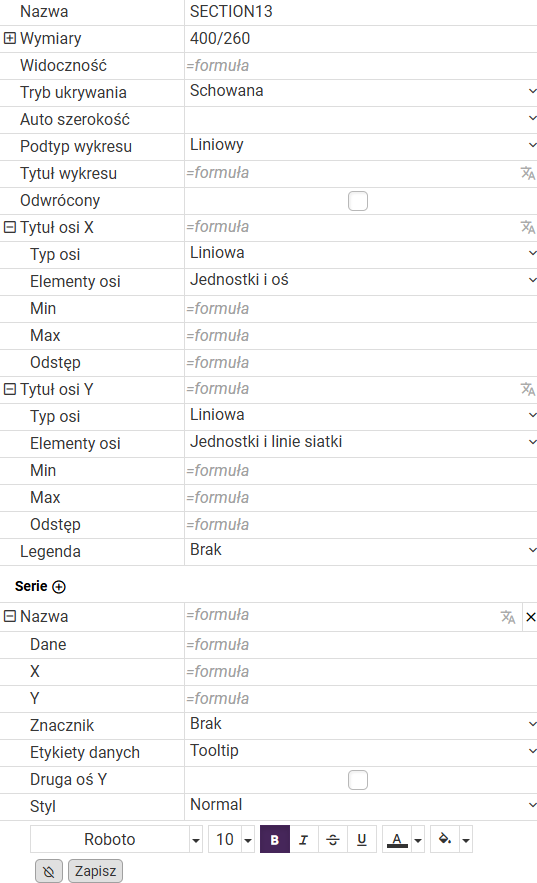

Właściwości wykresów
Podtyp wykresu - określa konkretny rodzaj wykresu, który wpływa na sposób prezentacji danych.
Tytuł wykresu - tytuł jaki będzie wyświetlał się nad wykresem
Skumulowany - serie danych są wyświetlane jedną nad drugą, zamiast nakładać się na siebie. Dokładniejsze omówienie tej właściwości znajduje się w artykułach dotyczących wykresów warstwowych oraz progresu.
Odwrócony - opcja zmienia układ wykresu, oś X staje się pionowa, a oś Y pozioma.
Tytuł osi X - nazwa jaką będzie miała oś X
Typ osi:
- Oś liniowa - jednostki są rozmieszczone w równych odstępach
- Oś logarytmiczna - wartości rosną wykładniczo, czyli każda kolejna jednostka jest wielokrotnością poprzedniej
- Oś kategorii - zamiast liczb wyświetlane są etykiety tekstowe
Elementy osi: elementy osi, które będą widoczne na osi:
- Brak - oś nie jest widoczna
- Jednostki - wyświetlane są tylko wartości jednostek
- Jednostki i oś - widoczne są zarówno jednostki, jak i sama oś
- Jednostki i linie siatki - oprócz jednostek, wyświetlane są linie siatki ułatwiające odczyt danych
- Jednostki, oś i linie siatki - pełny zestaw elementów osi
Min - dolna granica osi X. Jeśli nie zostanie określona, system automatycznie dopasuje ją do najmniejszej wartości danych na wykresie.
Max - górna granica osi X. Jeśli nie zostanie określona, zostanie automatycznie dostosowana do największej wartości danych na wykresie.
Odstęp - określa odległość między kolejnymi jednostkami na osi. Jeśli odstęp jest zbyt mały i wartości nie mieszczą się na wykresie, może zostać pominięty.
Kategorie - to etykiety wyświetlane jako jednostki na osi X. Dane są uporządkowane zgodnie z ich kolejnością. jeśli dany punkt nie pasuje do żadnej kategorii, zostanie umieszczony na końcu wykresu.
Tytuł osi Y - nazwa jaką będzie miała oś Y
Typ osi:
- Oś liniowa - jednostki są rozmieszczone w równych odstępach
- Oś logarytmiczna - wartości rosną wykładniczo, czyli każda kolejna jednostka jest wielokrotnością poprzedniej
Elementy osi: elementy osi, które będą widoczne na osi
- Brak - oś nie jest widoczna
- Jednostki - wyświetlane są tylko wartości jednostek
- Jednostki i oś - widoczne są zarówno jednostki, jak i sama oś
- Jednostki i linie siatki - oprócz jednostek, wyświetlane są linie siatki ułatwiające odczyt danych
- Jednostki, oś i linie siatki - pełny zestaw elementów osi
Min - dolna granica osi Y. Jeśli nie zostanie określona, system automatycznie dopasuje ją do najmniejszej wartości danych na wykresie.
Max - górna granica osi Y. Jeśli nie zostanie określona, zostanie automatycznie dostosowana do największej wartości danych na wykresie.
Odstęp - określa odległość między kolejnymi jednostkami na osi. Jeśli odstęp jest zbyt mały i wartości nie mieszczą się na wykresie, może zostać pominięty.
Legenda - określa położenie opisu wykresu:
-
- Na dole
- Po lewej
- Po prawej
- Ukryta
Różne kolory serii - pozwala zdefiniować inny kolor dla każdego punktu w serii
Nakładanie słupków - określa jak rozmieszczone względem siebie są słupki z różnych serii, które mają zgodne wartości X. Dokładniejsze omówienie tej właściwości znajduje się w artykułach dotyczących wykresów słupkowych.
Suma początkowa - wartość kolumny sumującej, wyświetlonej przed pierwszą serią wykresu kaskadowego. Dokładniejsze omówienie tej właściwości znajduje się w artykułach dotyczących wykresów kaskadowych.
Band 1 - górna granica pierwszego przedziału na wykresie. Dokładniejsze omówienie tej właściwości znajduje się w artykule - wykres bullet.
Band 2 - górna granica drugiego przedziału na wykresie. Dokładniejsze omówienie tej właściwości znajduje się w artykule - wykres bullet.
Serie danych
Serie - w zależności od typu wykresu może zawierać jedną lub kilka serii danych.
Nazwa - nazwa wyświetlana w legendzie oraz w etykietach pojawiających się po najechaniu na punkt na wykresie.
Dane - jeśli dane pochodzą z zewnętrznej tabeli lub listy, należy zastosować formułę wyszukiwania (lookup), aby pobrać odpowiednie rekordy. W przypadku, gdy dane są wpisane bezpośrednio w pole lub podane jako adres komórki, można pozostawić to pole puste.
X - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości. Jeśli wartości X nie zostaną określone, punkty na osi X będą przypisane do kolejnych liczb naturalnych lub kategorii.
Y - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości.
Y2 -druga oś Y wyświetlona z prawej strony wykresu
Z - w przypadku wykresów bąbelkowych parametr Z określa rozmiar bąbelka. Więcej o tym parametrze przeczytasz w artykule wykres punktowy.
Znacznik - określa kształt punktów na wykresie.
Etykiety danych - etykiety, które pomagają użytkownikowi odczytać wartości na wykresie:
- Tooltip - Po najechaniu na punkt na osi wyświetli się jego wartość
- Stałe wartości - wartości są wyświetlane bezpośrednio na wykresie
- Brak - etykiety nie będą wyświetlane
Pokaż sumę - dodatkowa kolumna, która wyświetla sumę wartości z serii. Dokładniejsze omówienie tej właściwości znajduje się w artykule - wykres kaskadowy.
Target - pozycja markera zaznaczonego na wykresie. Dokładniejsze omówienie tej właściwości znajduje się w artykule - wykres progres.

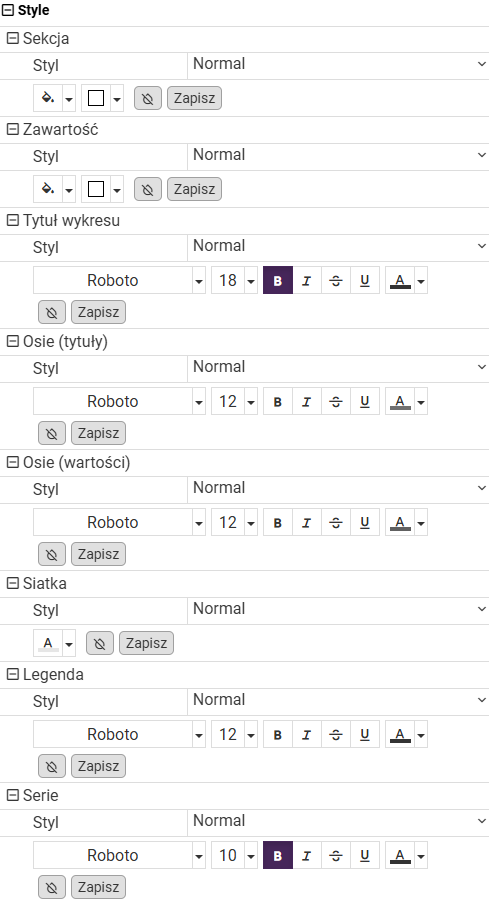

Style
Sekcja
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Można nadać kolor tła sekcji wykresu
- Można dodać obramowanie sekcji, definiując jego parametry dla górnej, dolnej, lewej i prawej krawędzi
- Cień sekcji można dostosować, wybierając jego kolor
Zawartość
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Można dodać zaokrąglenie krawędzi zawartości wykresu
- Nadać kolor tła zawartości wykresu
Tytuł wykresu
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Określić styl z belki formatowania, w tym: nadanie czcionki, rozmiaru czcionki, koloru tekstu, pogrubienia, kursywy, podkreślenia oraz skreślenia.
Osie (tytuły)
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Określić styl z belki formatowania, w tym: nadanie czcionki, rozmiaru czcionki, koloru tekstu, pogrubienia, kursywy, podkreślenia oraz skreślenia.
Osie (wartości)
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Określić styl z belki formatowania, w tym: nadanie czcionki, rozmiaru czcionki, koloru tekstu, pogrubienia, kursywy, podkreślenia oraz skreślenia.
Siatka
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Można również nadać kolor siatki
Legenda
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Określić styl z belki formatowania, w tym: nadanie czcionki, rozmiaru czcionki, koloru tekstu, pogrubienia, kursywy, podkreślenia oraz skreślenia.
Serie
- Styl można wybrać z listy lub określić go za pomocą formuły.
- Określić styl z belki formatowania, w tym: nadanie czcionki, rozmiaru czcionki, koloru tekstu, pogrubienia, kursywy, podkreślenia oraz skreślenia.
Przy każdej właściwości stylu znajdują się ikonki, które umożliwiają:
- zresetowanie ustawionego stylu
- zapisanie wybranego stylu
Uwaga: W zależności od rodzaju wykresu niektóre właściwości mogą się różnić. Aby uzyskać więcej informacji, zapoznaj się z odpowiednim artykułem
