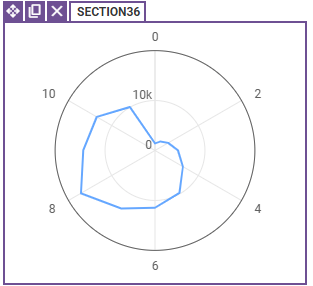

Wykres radarowy jest narzędziem wizualnym służącym do przedstawiania wielu zmiennych w odniesieniu do wspólnego punktu odniesienia, przy czym zmienne są reprezentowane na osiach wychodzących z tego punktu. Jest to bardzo przydatne narzędzie do porównywania różnych zestawów danych w kontekście tych samych kategorii. Widżet ten został wprowadzony w wersji 2.3.
Właściwości
Serie - wykres radarowy może zawierać kilka serii
Nazwa - to nazwa serii, która będzie wyświetlana w legendzie oraz w etykiecie, gdy najedziesz na punkt na wykresie.
Dane - jeśli dane pochodzą z zewnętrznej tabeli lub listy, należy zastosować formułę wyszukiwania (lookup), aby pobrać odpowiednie rekordy. W przypadku, gdy dane są wpisane bezpośrednio w pole lub podane jako adres komórki, można pozostawić to pole puste.
X - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości. Jeśli wartości X nie zostaną określone, punkty na osi X będą przypisane do kolejnych liczb naturalnych lub kategorii.
Y - jeśli dane pobierane są za pomocą funkcji lookup, należy wskazać kolumnę z powiązanego rekordu. W przeciwnym razie można podać zakres komórek lub tablicę wartości.
Etykiety danych - etykiety, które pomagają użytkownikowi odczytać wartości na wykresie:
- Tooltip - po najechaniu na punkt na osi wyświetli się jego wartość
- Stałe wartości - wartości są wyświetlane bezpośrednio na wykresie
- Brak - etykiety nie będą wyświetlane
Przykład 1.

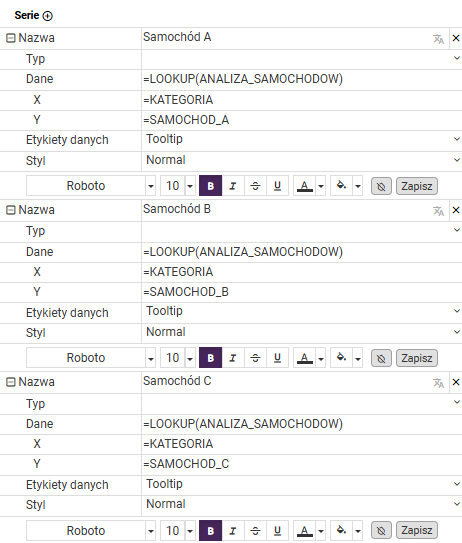

Załóżmy, że chcemy porównać oceny trzech różnych samochodów w różnych kategoriach, takich jak przyspieszenie, bezpieczeństwo, wygoda, ekonomia paliwowa i cena. Dane są pobierane za pomocą funkcji lookup.
Oś X reprezentuje kategorie zapisane jako tekst. Ponieważ wartości są tekstowe, należy ustawić typ osi X na kategorie. Domyślnie dane są sortowane według kolejności pobierania z tabeli, dlatego warto w kategoriach wprowadzić ich właściwą kolejność.
Oś Y przedstawia wartości.

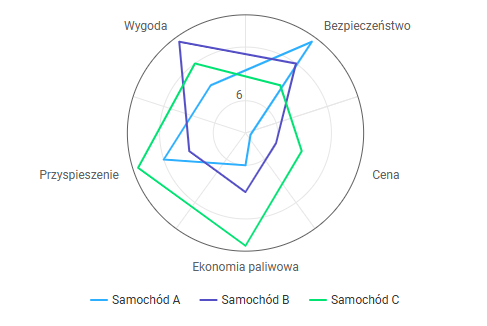

Wykres radarowy pokazuje, jak poszczególne samochody wypadają w tych kategoriach. Każdy samochód ma swój własny zestaw linii na wykresie, co umożliwia szybkie porównanie wyników.
